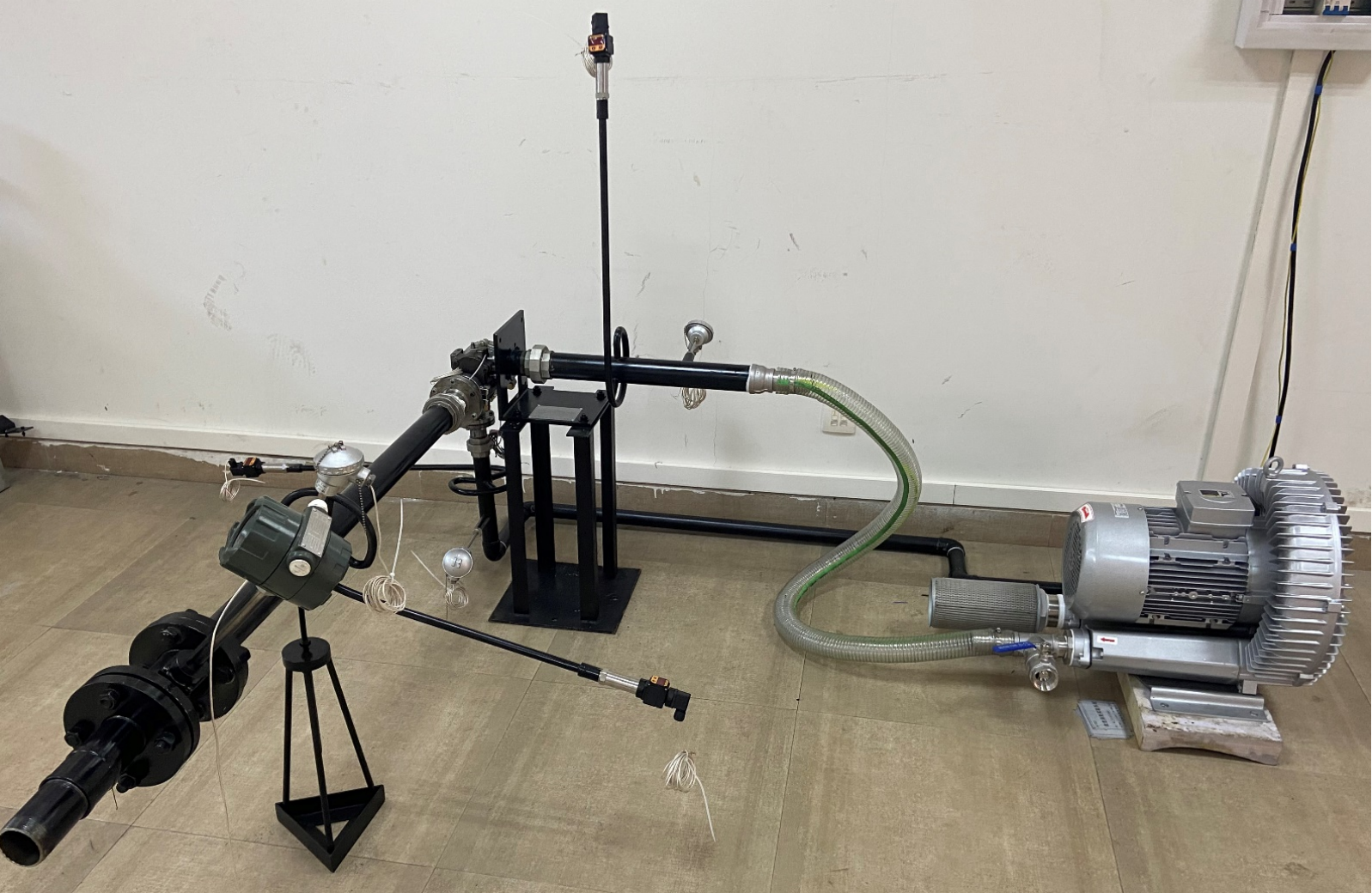

微型涡轮实验系统

主要功能：

       1、进行微型涡轮机叶轮结构的流致振动特性分析，包括：涡轮机转子瞬态气流激振测量和叶轮结构的振动特性分析等；

       2、研究微型涡轮气动平衡关系，包括：涡轮机转速及压气机进气口，涡轮机进气口，涡轮出气口的压力和温度变化情况。

主要技术参数：

       1、转速范围：0-6000rpm；

       2、风量：0-10.9 m3/min；

       3、入口压力：≤29kPa。

主要构成：

       1 、微涡轮本体，包括压气机叶轮、涡轮、游动支承、蜗壳；

       2、高压风机动力系统；

       3、配管系统；

       4、流量压力温度振动转速 全套测控系统。
